一、概述
MNS是一種模塊化、多功能的低壓配電柜。應用于冶金、石油、化工、工礦企業及基礎設施等領域中所有需要高可靠性場合的低壓系統：配電和電動機控制系統。
MNS采用的柜體結構具有高度的靈活性。
根據您的需要或不同的使用場合，柜體內可安裝多種型號及規格元器件；
根據不同的用電設備，多種類型的饋電單元可以裝在同一列柜或同一臺柜中。如：饋電回路與電動機控制回路可混裝在一起。
MNS是一種全系列的低壓開關柜，可以滿足您全方位的需求。適用于4000A以下的所有低壓系統。
MNS可以提供高水準的可靠性和安全性。人性化的設計，加強了對人身和設備安全所需的保護。
MNS為全組裝式結構，其特有的型材結構及連接方式以及對各種元器件的兼容性，可滿足苛刻工期及供電連續性的要求。
二、技術數據
1、一般數據
1.1 應用場合：配電、電動機控制
1.2 執行標準：IEC60439、GB7251.1
1.3 環境溫度：-5℃—40℃
1.4 環境相對濕度40℃時不超過50％，在較低溫度時，
允許有較高的相對濕度，（如：20℃時為90％）
1.5 安裝地點：室內
1.6 海拔高度：≤2000m
2、機械數據
2.1 進出線形式：電纜／母線槽(橋)
2.2 電纜進出：頂部／底部
2.3 接線形式：柜前／柜后
2.4 防護等級：IP30、IP40、IP54
2.5 功能單元隔離形式：全隔離或部分隔離
3、柜體尺寸
3.1 高度：2200
3.2 寬度：600，800，900，1000
3.3 深度：600，800，1000
3.4 表面處理；高壓靜電環氧粉末噴涂
3.5 柜體顏色；5Y8/1或根據用戶要求
4、電氣數據
4.1 額定絕緣電壓：至1000V
4.2 額定工作電壓：至660V
4.3 額定頻率：50／60HZ
4.4 額定沖擊耐受電壓：8kv
4.5 輔助電路額定電壓：AC380.220V／DC220V
4.6 過電壓等級：Ⅲ
4.7 污染等級：3
4.8 額定電流：4000A
4.9 水平母線額定電流：4000A
4.10 垂直母線額定電流：1000、1250A
5、水平母線
5.1 額定短時耐受電流：50／80／100kA
5.2 額定峰值耐受電流：105／176／220kA
6、垂直母線
6.1 額定短時耐受電流：50／80kA
6.2 額定峰值耐受電流：105／176kA
7、接地系統：TT，IT， TN-S，TN-C-S
8、最大進出線斷路器：4000A
(1)帶玻璃門的柜體，其最小深度為725。
(2)為了方便水平母線的敷設，同一排列的系統，柜體深度應統一。
如果不統一，則應在每個連接處加一臺400寬的母線轉接柜。
(3)有母線橋或母線槽進、出線的柜體，其深度應≥800。
三、結構及特點
主要特點：
1、為了有利于設備的安裝及現場施工，在配電柜中設有專用的電纜通道，并附有相應的電纜固定件。
2、抽屜單元各個位置定位準確、指示清楚，且在各位置分別可用最多3把掛鎖進行鎖定。
3、特殊的型材結構及連接方式保證了柜體的強度。
4、抽屜單元采用觸頭導線直接與“L”型垂直母線活動插接，簡單、可靠。

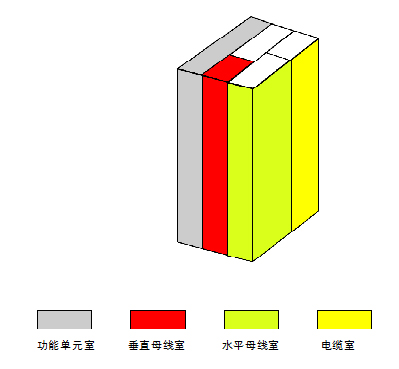

四、配電柜內區域的劃分
根據各部分功能的不同，配電柜可劃分為4個獨立的隔室：
1．水平母線室(位于柜后或柜頂?shù)囊粋€(gè)獨立隔室)
a．前出線時水平母線置于柜后。
b．水平母線也可置于柜頂。
2．垂直母線室(位于柜后左側的一個獨立隔室)。
垂直母線采用“L”型母線，置于專用的全封閉功能板中，
不僅保證了垂直母線的動穩定性，并且在抽屜單元抽出后其帶
電部分的防護等級可達IP20。
3．功能單元室(位于柜前左側的各個獨立隔室：
抽屜單元或固定分隔單元
4．電纜室
前出線時位于柜前右側
后出線時位于柜后右側
.png)
五、結構及特性
1．骨架
A．柜體骨架采用特殊的C型材(模數為25mm)，采用三通連接，通過鎖緊自攻螺釘和高強度螺栓緊固、組裝而成。該型材具有多種規格和尺寸，可以根據不同柜型或?qū)嶋H需要，按相應模數組合成不同規格的柜架。
B．柜體采用2mm冷軋鋼板或進口敷鋁鋅板制作。
2．外殼
根據柜體結構及實際需要，在柜體骨架上可安裝多種類型的面板進行防護。
A．柜前
a．透明的玻璃門
b．普通門板
c．抽屜面板
d．通風門
B．柜后
a．柜后開門
b．靠墻安裝的柜體柜后采用封板，直接用螺絲進行固定
C．柜側：用螺絲固定的側板
D．柜頂
E．頂蓋板（開通風孔，上出線時根據電纜大小配相應的出線環或法蘭板）
F．柜底：底蓋板(根據電纜大小配相應的出線環或法蘭板)
G．柜于柜之間，采用完整的隔板進行分隔
3．柜體組合形式
A．抽屜柜(MCC)
a．抽屜柜是由抽屜、柜體骨架及相關組件構成，電氣元件均固定安裝在抽屜內。抽屜單元標準規格有8E/4、8E/2、8E、16E、24E
(E＝25mm)五個規格，相同規格抽屜可以方便地互換。
b．抽屜的額定電流最大500A，每臺裝置可以配置9個8E單元抽屜，最多可以組合成36個回路（8E/4）。
c．主要用于電動機控制回路，也可用作配電。
B.固定柜
此類柜型主要用作時線柜、聯絡柜、電容補償柜、變頻器柜，軟起動柜等。
C．混裝柜
a．抽屜單元與固定單元混合裝于一個柜架中?？筛鶕?jù)數按8E為一個單元進行組合。
b．可用于配電回路與電動機控制回路均有的場合。
D．固定分隔柜
a.各回路單元間相互隔離，采用插入式或抽出式斷路器保證設備維護及檢修的方便。
b.主要用于配電回路，也可以用于一些功率較大的電動機控制回路。
4．水平母線
A．開關柜的水平母線布置在開關柜的水平母線隔室內。可置于柜后或柜頂。
B．當水平母線置于柜后時可分為上、下層布置。
a．單層水平母線系統每相母線由2條母線組成，適用于系統電流2500A及以下
b．當系統電流超過2500A時水平母線為雙層布置，每相母線由4條母線組成(額定電流可達4000A)。兩層主母線的截面大小可以不相同。
c．母線材料為T2銅，規格有(30mm×10mm、60mm×lOmm、80mm×lOmm)等，不同截面尺寸規格的母線也能聯接，且水平母線與柜內母線連接時不須打孔。
C．在后出線結構的柜體中水平母線須置于柜頂(最大電流3150A，當超過3150A時須減少一個8E單元，即柜體功能單元所占用的高度為（600mm）。
5．垂直母線
A．垂直母線布置在垂直母線室內，用于功能單元與主母線之間的聯接。垂直母線選用“L”形直角銅母線，置于特制的多功能板中，可為三相或四相。
B．在抽屜單元抽出后其防護等級可達IP20。
6．保護導體
A．保護導體用以保證骨架的等電位連接，它由位于每臺柜內的水平和垂直導體組成，水平導體同柜體骨架及其他水平導體相連，垂直導體用于電力電纜保護導體和接地線的連接。
B．保護導體的截面可根據實際電流大小的需要，選用相應規格的標準銅母線制作。
7．控制小母線
A．控制小母線用以提供整個控制回路的電源，以及一些通訊設備或現場總線的工作電源。
B．控制小母線可裝于專用的隔室內，根據需要可以在整個系統中進行敷設。
8．電纜室
A．用于敷設電力電纜及控制電纜的專用通道，位于柜前或柜后的一個獨立隔室中。
B．電纜室室中有專用的一、二次接線端子及相應的電纜固定件。
C．根據電纜的實際大小及柜體進出線方式，在底板或頂蓋板上裝設有電纜出線環或出線法蘭板。
D．電纜室大小根據用戶需求，可按相應的模數擴展或壓縮。
六、功能單元
A．抽屜式功能單元
a．抽屜由包含若干機械機構的功能部件構成，這些機構保證了抽屜有連接/試驗/分離/移出等位置，并可在不同位置分別用掛鎖進行鎖定。同時，也把顯示、控制及入機接口元件集成在前面板上。
b．通過操作手柄和大聯鎖，可以準確地將抽屜定位在連接/試驗/分離/移出等位置。各個位置在前面板上均有相應的標識，簡單、直觀。
c．當斷路器合閘時，由機械聯鎖裝置禁止抽屜移動，以保證操作的安全性。
d．在操作過程中，有可能進行整定或檢查抽屜內部的情況，因而需要打開抽屜面板，此時，可用相應的解鎖工具將抽屜面板打開。
e．各抽屜單元完全獨立，抽屜間完全隔離。
B．固定分隔式功能單元(基于固定式或插入式元件)
a．此類功能單元保留了固定單元結構簡單操作方便的優點，同時也有抽屜柜功能單元分隔明確、隔離可靠的特點。適用于配電回路或電動機控制回路均可。
b．插入式元件可以抽出來進行維護或更換而不需要切斷電源。這類元件的使用，可以保證在設備維護時只要將相應回路的元件抽出即可，而不會影響到整個配電系統的其它回路。
c．通過操作機構和面板上旋轉手柄間的聯鎖，可以保證在斷路器合閘時無法開門，增強了設備的安全性。
d．在設備運行時，如果需要對單元內部元件進行設定或檢查．此時可借用相應的解鎖工具將面板打開。
C．開關柜的抽出式功能單元
a．設備安裝在一個抽架底座上，它有工作／試驗／斷開/抽出四個位置，在各個位置均有相應的狀態指示,并可鎖定在此位置。
b．在改變位置時，在開關前面均有相應的位置變化指示。在各種位置時均可保持IP20的防護等級。
c．該方案大大簡化了大功率設備的維護?？捎米鬟M(jìn)線、聯絡及配電回路。
D．相同規格的抽屜單元可靈活的互換。
a．出線側同固定的出線轉接件直接相連,二次線采專用的二次接插件連接。（二次插件8E/4單元最多為16芯,8E/2單元及以上為32芯)
b．各種規格的抽屜單元均有相應的進出導軌及滾輪，可以對其進出及定位進行導引。滾輪的使用，可有效地減小操作所需的力。
c．專用的導軌不僅使抽屜進出更加靈活, 而且可有效地保證將抽屜導出柜體骨架外。
d．根據抽屜單元高度或回路電流的大小，對一單元及以上抽屜還可以加裝推進機構。
E．抽屜單元尤其適用于電動機控制回路。對于配電型回路，也可以根據各種功能及實際需要進行選用。

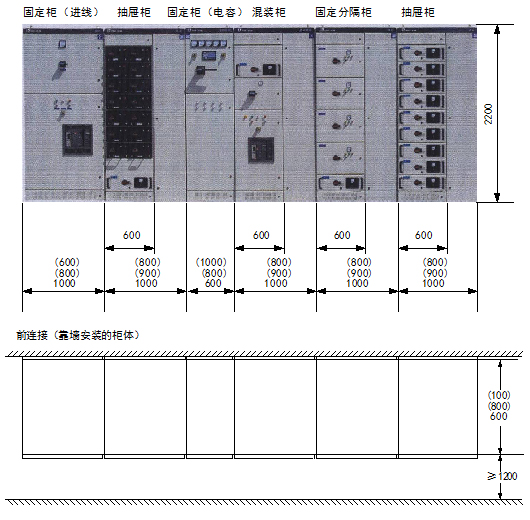

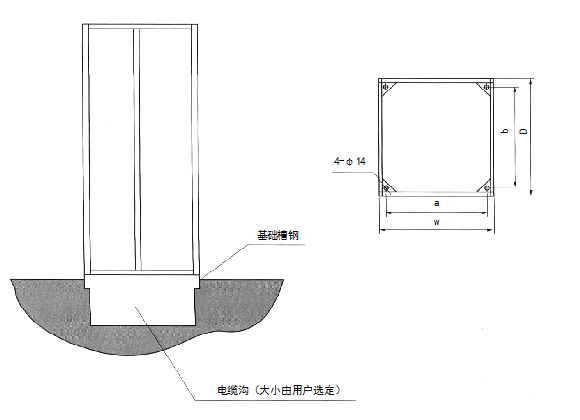

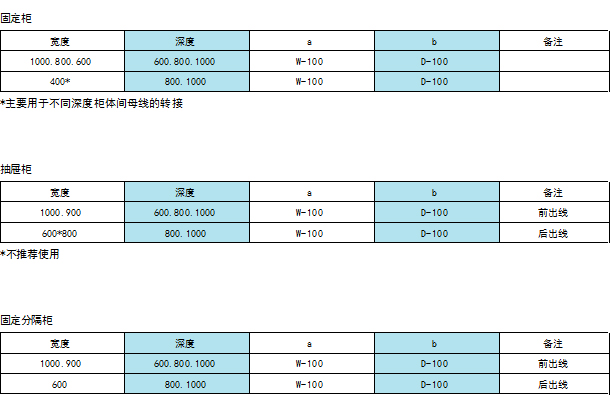

七、安裝尺寸

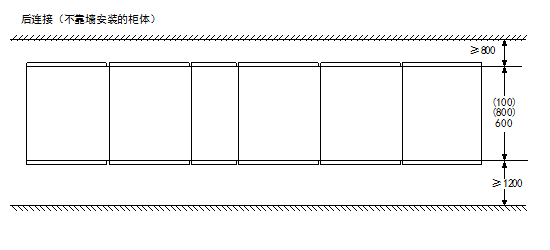

.png)
.png)
.png)
.png)

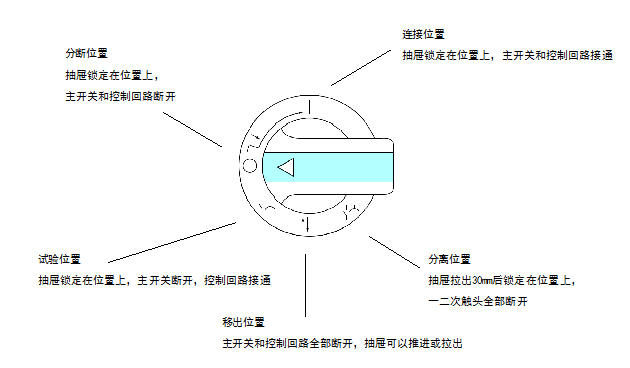

8E/4、8E/2操作開關手柄功能示意圖
.png)

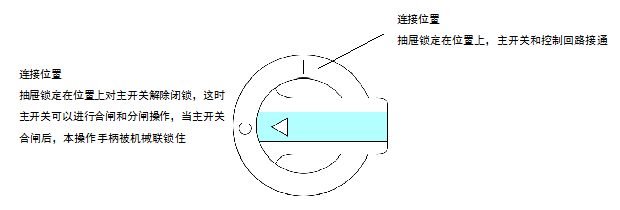

8E、16E、24E手柄功能示意圖
.png)
|
