白羊嶺煤礦座落在晉中東部昔陽縣，是全縣5個百萬噸以上骨干礦井之一。為落實縣委工業強縣工程政策，09年底白羊嶺90萬噸礦井即將投產。煤礦決定建設設計容納3臺10噸7WM，設施一流的熱水鍋爐鍋爐房。
在本工程中，該自動控制系統采用工業全自動蒸汽鍋爐控制技術方案。硬件按功能模塊化設計，信號輸入、輸出、控制器件；軟件面向?qū)ο笤O(shè)計，內嵌入我公司精心設計的邁歐鍋爐群控軟件V1.0和邁歐分時分溫控制軟件V1.0，軟硬結合，對鍋爐全自動安全運行進行自動控制和工況檢測?？刂破髂芨鶕?jù)系統當前采集到的現場信號按用戶設置的模式自動對系統進行控制。系統具備豐富的故障檢測、故障報警等功能，最大限度地保證了鍋爐的安全運行?；诂F(xiàn)場總線技術的分布式控制系統，其遠程I/O站可靈活配置，既可放置于現場集中安裝的儀表設備旁，也可集中放置于中控室控制柜中進行集中管理；系統采用西門子MP277觸摸屏、SIEMENS PLC為中央控制單元，以人機對話方式與鍋爐用戶交換信息，給操作者帶來極大方便。變頻器是系統中主要的執行設備，本系統中有9臺的變頻器需要監控，現場信號采集由一次儀表通過4~20mA的信號輸送給遠程監控站，下位機與觸摸屏之間通過RS485協議進行通訊，下位機與上位機之間以工業以太網進行通訊。
.jpg)

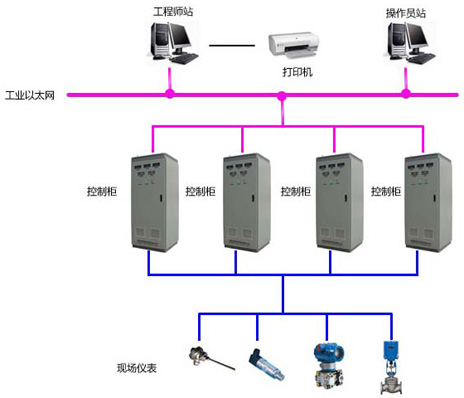

系統主機設置在供熱廠主廠房鍋爐控制室內，根據本工程規模需要，系統配備了四個現場控制站（I/O站）、一個操作員站和一個工程師站，遠程監控系統采用標準以太網通過鋪設光纜的方式進行數據傳輸，在調度室上設置一臺遠程監控站和現場同步數據傳輸和更新；在技術部、總經理辦公室分別設置一臺遠程瀏覽站，可以通過IE瀏覽器監視系統的運行情況。
主要外圍配套儀表的選型：
1. 溫度檢測儀表：選用杭州天康公司生產的溫度一體化變送器。
2. 壓力檢測儀表：使用杭州天康公司生產的WZP系列壓力變送器。
3. 流量檢測儀表：選用富沃得公司的渦街流量計。
4. 二次儀表：備用操作、顯示儀表選用上潤公司的智能型儀表。
5. 操作琴臺：由本公司自行設計研發。
本控制系統分為二級網絡。一個是現場總線網絡（以太網），用于連接I/O站及變頻設備與主控制器；一個為系統操作級網絡（用于連接主控制站與操作員站及工程師站。整個系統實現了預前設計的數據采集、集中控制、自動保護、實時報警、自動統計、定時打印等功能；豐富的故障檢測、故障報警、故障處理功能，保證了系統安全可靠的運行。系統投運以來，控制穩定、記錄及時，促進生產，帶來效益。系統主控柜布置在控制室邊緣處擴展方便，控制室整體布局美觀大方。系統投運后得到了一致肯定和好評。
系統配置
鍋爐類型：燃煤鏈條熱水鍋爐
監控對象：3×7MW熱水鍋爐
工程規模：電氣、儀表、自控系統供貨
控制系統： 西門子S7-300
控制網絡：工業以太網、 PROFIBUS總線
變頻控制：AB變頻器
操作臺：琴式操作臺
現場主控站：4套
遠程控制站：2套
操作監控站：2臺(兼工程師站)
在線UPS：山特3KVA 0.5H
遠程瀏覽站：n臺(光纖接入)
鍋爐控制功能
1. 負荷控制
2. 燃燒控制
3. 引風控制
4. 鼓風控制
5. 爐排控制
6. 給煤控制
7. 鍋爐循環泵控制
8. 補水泵控制
鍋爐熱工保護功能
1. 出水溫度高保護
過程累計功能
1. 鍋爐燃煤量累計
2. 補水量累計
電氣保護功能
1. 鼓風連鎖保護
2. 引風連鎖保護
3. 循環泵聯鎖保護
電流顯示功能
1. 各風機水泵運行電流
2. 燃燒機電流
