鍋爐房擔負為礦井工業場地各建筑供暖系統、空調系統、井筒防凍系統及生活熱水系統供熱，鍋爐類型為燃煤熱水鍋爐（SZL14-1.25 /115 /70-AⅡ型） , 鍋爐供熱量為14MW/臺，共設2臺。為了使鍋爐安全、可靠運行，滿足生產及采暖要求 , 降低能源消耗，我們公司憑借在鍋爐控制及節能領域的豐富經驗，對鍋爐控制系統提出整體解決方案。

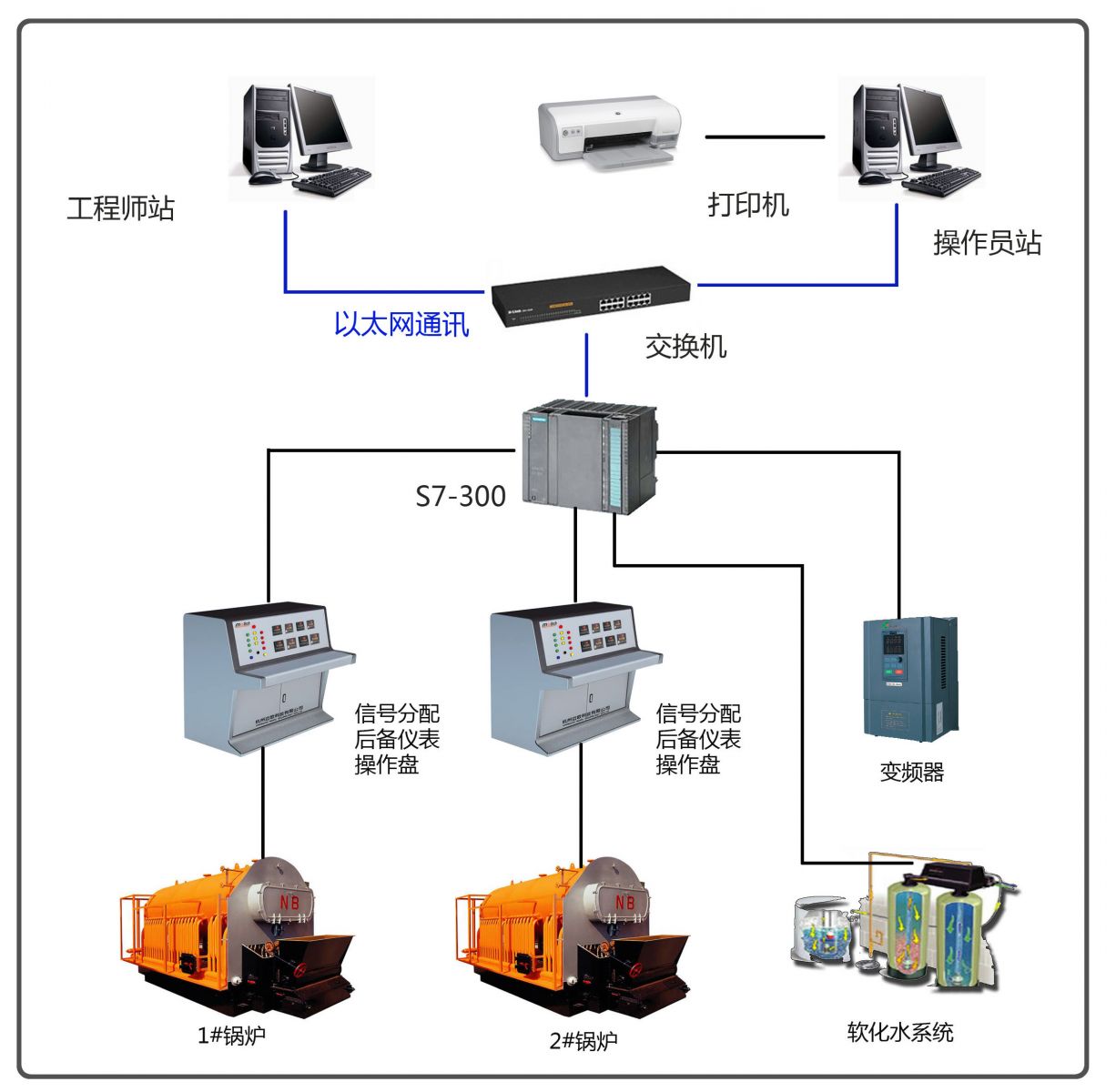

通過對現場的實際調研，以及與工程技術、管理人員充分的技術交流。結合現場情況、資金狀況和我公司多年的工程經驗，鍋爐房自控系統工程的總體設計思路為：作為熱源的鍋爐房主控制系統采用西門子公司的S7-300系列PLC可編程控制器，鼓、引風機電機采用低壓變頻器，實現顯示，控制，報警，連鎖及保護雙重功效，保證安全經濟運行萬無一失。
.jpg)
同時引入室外環境參數作為供水溫度的補償，構成一套完整的鍋爐房供熱控制系統，全面實現對燃煤熱水鍋爐的燃燒系統的自動監控和管理功能。在此基礎上，構建上位監控系統,通過以太網絡（TCP / IP 協議）實現上位監控管理計算機與PLC的數據交互 , 并由2臺上位監控管理計算機負責完成所有鍋爐房系統重要運行參數的歷史記錄、存儲、和生產報表打印以及各鍋爐運行負荷的統一調配。兩套系統互為備用，當一套系統出現故障后，另一套系統自動啟用。整個控制系統充分體現了控制分散信息管理集中的現代工業設備控制思想的發展理念，具有投資小，可靠性高、便于擴展，技術先進等優點。
系統配置
鍋爐類型： 燃煤熱水鍋爐
鍋爐型號： 14MW燃煤熱水
監控對象： 2×14MW燃煤熱水鍋爐及輔機設備
控制系統： 西門子S7-300
控制網絡： 工業以太網 MPI
MI站： 二套 一個工程師兼歷史報表站，一個操作員站
鍋爐控制功能
1.供水溫度控制
2.循環泵控制
3.爐膛負壓控制
4.鼓風機頻率控制
5.引風機頻率控制
6.除氧壓力控制
7.除氧水位控制
8.除氧溫度控制
9.補水系統控制
鍋爐熱工保護功能
1.鍋爐水位極低保護
2.鍋爐水位極高保護
3.鍋爐出水溫度保護
4.爐膛溫度超高保護
過程累計功能
1.補水流量累計
2.單臺爐循環水流量累計
電氣保護功能
1.本體設備故障保護
2.傳感器故障保護
3.變頻器故障保護
電流顯示功能
1.鼓風機電流顯示
2.循環泵電流顯示
3.上位機電流顯示
